Van cổng (gate valve) có chức năng đóng/mở, ngăn chặn hoặc cung cấp dòng chảy. Bao gồm: Van cổng ty nổi / ty chìm, kèm công tắc giám sát...

Trong bài viết này, An Phát sẽ đề cập đến van cổng chữa cháy chuyên dụng thương hiệu Tyco (gate valve Tyco). Quý khách hàng cần thêm thông tin hãy liên hệ với chúng tôi ngay nhé.

1. Van cổng (gate valve) là gì?

Van cổng là loại van được sử dụng với mục đích đóng/mở, ngăn chặn dòng chảy đi qua nó hoặc cung cấp dòng chảy đầy đủ trong một đường ống, không dùng để điều chỉnh lưu lượng hoặc áp suất dòng chảy. Loại valve này thường được dùng phổ biến trong các hệ thống thủy lực.

Van cong chua chay

Van cổng Tyco

Khi valve mở hoàn toàn, đường dẫn dòng chảy sẽ không có vật cản, dẫn đến khả năng chống chảy rất thấp. Kích thước của đường dẫn dòng mở thường thay đổi theo sự di chuyển lên xuống của cần van.

Trong công trình, có rất nhiều tên gọi cho loại valve này dựa vào đặc tính và chức năng của nó. Ví dụ như: van cửa, van chặn, gate valve … khiến nhiều người nghe đến lúng túng, không biết van cổng là gì, gate valve là gì, rồi van chặn với van cửa có giống nhau không. Mong rằng sau khi tham khảo bài viết này của An Phát quý khách hàng sẽ không phải bối rối về các khái niệm nữa.



2. Cấu tạo van cổng chữa cháy Tyco

2.1 Cấu tạo van cổng ty nổi OS&Y loại TJR (DN50-DN400)

Trước khi đi vào cấu tạo van cổng, chúng ta hãy tìm hiểu tyco os&y gate valve là gì.

OS&Y là viết tắt của Outside Screw and Yoke, mô tả ty thiết kế nổi lên cho phép chúng ta có thể gắn thêm thiết bị giám sát cho valve. Điều này cũng có nghĩa là chỉ có van cổng ty nổi mới có thể gắn thêm công tắc giám sát.

Như vậy khi ta cần tìm van cổng kèm công tắc giám sát hãy lựa chọn van cổng ty nổi nhé!

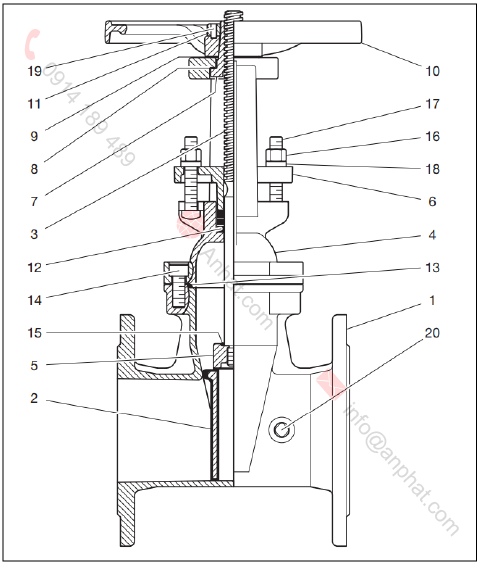

Cau tao van cong ty noi

 Chú thích:

1

Thân van - Body

11

Đai ốc tay quay - Handwheel Nut

2

Cửa van- Wedge

12

Vòng bịt làm kín - Packing

3

Trục tay valve - Stem

13

Vòng đệm - Seal Ring

4

Nắp van - Bonnet

14

Vít lục giác - Hexagonal Screw

5

Vòng chèn - Disc Nut

15

Vòng chữ O - O-Ring

6

Vòng bịt làm kín - Packing

16

Đai ốc lục giác - Hexagonal Nut

7

Đai ốc - Nut

17

Bu lông - Bolt

8

Miếng chêm đai ốc - Nut Shim

18

Vòng đệm lò xo - Spring Washer

9

Miếng đệm tay quay - Handwheel Shim

19

Vít hình trụ - Cylindrical Screw

10

Tay quay - Handwheel

20

Chốt - Plug



2.2 Cấu tạo van cổng ty nổi OS&Y (DN50-DN300)

cau tao van cong ty noi

 Chú thích:

1

Cửa van - Wedge

13

Quai - Yoke

2

Đai ốc cửa van - Wedge Nut

14

Trục tay valve - Stem

3

Chân trục tay valve-  Stem Pin

15

Vòng đai  đinh tán - Gland Stud

4

Đệm kín - Sealing Gasket

16

Vòng đai ốc lụ giác - Gland Hex Nut

5

Đệm vòng chữ O - Sealing O-Ring

17

Vòng đai long đền - Gland Flat Washer

6

Thanh dẫn hướng - Stem Guide

18

Nắp valve - Bonnet

7

Vòng chữ O thanh trục tay valve - Stem O-Ring

19

Vít đệm - Screw Grouting

8

Long đền loại nén - Compression Washer

20

Vít nắp valve - Bonnet Screw

9

Nắp đệm - Top Gland

21

Thân van - Body

10

Long đền- Washer

22

Đai ốc lục giác quai - Yoke Hex Nut

11

Đỉnh đai ốc - Top Nut

23

Nút đường ống - Pipe Plug

12

Tay quay - Handwheel







2.3 Cấu tạo van cổng chữa cháy có thanh chỉ thị loại TJP (DN50-DN600)

Tyco có 2 kiểu lựa chọn thiết kế lắp đặt cho khách hàng: kiểu lắp dọc kiểu lắp xuyên tường.


cau tao van cong chua chay co thanh chi thi

 Chú thích:

1

Thân van - Body

12

Đai ốc siết mở - Wrench Nut

2

Cửa van - Wedge

13

Long đền - Washer

3

Trục tay van - Stem

14

Đầu cắm vít lục giác - Hex Socket Cap Screw

4

Nắp valve - Bonnet

15

Chốt - Plug

5

Nửa vòng - Half-Ring

16

Miếng đệm - Gasket

6

Miếng đệm- Seal Seat

17

Đầu cắm vít lục giác - Hex Socket Cap Screw

7

Đai ốc kiểu đĩa - Disc Nut

18

Mặt bích - Post Flange

8

Vòng đệm - Seal Ring

19

Long đền - Washer

9

Vòng chữ O - O-Ring

20

Vòng đệm lò xo - Spring Washer

10

Mũ chống bụi - Dust Cap

21

Đầu cắm vít lục giác - Hex Socket Cap Screw

11

Đầu cắm vít lục giác - Hex Socket Cap Screw







2.4 Cấu tạo van cổng chữa cháy có thanh chỉ thị (DN100-DN300)

Tyco có 2 kiểu lựa chọn thiết kế lắp đặt cho khách hàng: kiểu lắp dọc kiểu lắp xuyên tường.


Cau tao van cong co thanh chi thi

 Chú thích:

1

Đai ốc cửa van - Wedge Nut

11

Mũ chụp - Top Cap

2

Trục tay van - Stem

12

Nắp vít vặn Cap Screw

3

Vít nắp van- Bonnet Screw

13

Vòng đệm chữ O - Sealing O-Ring

4

Đệm kín - Sealing Gasket

14

Mặt bích chỉ thị - Indicator Flange

5

Nắp van - Bonnet

15

Vít trên đỉnh chỉ thị - Indicator Top Screw

6

Vòng đệm chữ O - Sealing O-Ring

16

Ống lót - Bushing

7

Vòng đệm chữ O - Sealing O-Ring

17

Vòng đệm chữ O - Sealing O-Ring

8

Vòng trục tay van - Stem Ring

18

Vít đệm - Screw Grouting

9

Ổ đỡ trục tay van - Stem Bearing

19

Cửa van - Wedge

10

Thiết bị chống bụi - Dust Guard

20

Thân van - Body



2.5 Đặc điểm chung của van cổng chữa cháy Tyco

- Tyco valve có thân là bằng sắt giúp giảm trọng lượng valve xuống hơn 50% so với những valve gang thông thường.

- Cửa valve làm bằng sắt dễ uốn được phủ lớp cao su dẻo EPDM để bịt kín khi van đóng.

- Các thành phần của gate valve Tyco có khả năng chống ăn mòn, không chỉ vậy, chúng còn được phủ một lớp nhựa epoxy giúp kéo dài tuổi thọ sản phẩm

- Sản phẩm valve của nhà sản xuất Tyco được đánh giá nhẹ nhất, bền nhất thị trường hiện nay. Chúng rất dễ dàng để vận hành cũng như bảo trì bảo dưỡng.

- Áp lực làm việc tối đa:

Tùy theo từng loại valve mà có những áp lực làm việc tối đa sau:

+ 300 psi (20,87 bar)

+ 250 psi (17.2 bar)

+ 232 psi (16 bar)

- Có kích thước vô cùng đa dạng như: van cổng DN50 (2 in.), van DN65 ( 2-1/2 in.), DN80 (3 in.), van cổng DN100 (4 in.), 6 in. (DN150), 8 in. (DN200), 10 in. (DN250), 12 in. (DN300), 16 in. (DN400), 24 in.(DN600).

- Tiêu chuẩn đáp ứng: UL, C-UL, FM



3. Nguyên lý hoạt động và ứng dụng

Van cổng Tyco được kết nối với đường ống theo các kiểu:

- Mặt bích x Mặt bích

- Rãnh x rãnh

- Mặt bích x rãnh

Và được cố định lại bằng bulong. Để tăng độ kín khiến nước không bị rò rỉ người ta sẽ lót một gioăng đệm vào giữa các chỗ nối valve và đường ống.

Nguyên lý hoạt động của valve vô cùng đơn giản. Để mở van bạn chỉ cần quay tay quay theo ngược chiều kim đồng hồ, trục van sẽ di chuyển lên trên kéo theo cửa van đi lên. Lúc này valve được mở hoàn toàn, dòng lưu chất có thể chảy qua toàn bộ mà gần như không có sự tụt áp hay giảm lưu lượng trên đường ống.

Còn khi muốn đóng van, bạn chỉ cần xoay tay quang lại theo chiều kim đồng hồ, trục van sẽ di chuyển lại xuống dưới đẩy cửa valve chặn lại toàn bộ dòng chảy của lưu chất. Lúc valve đóng hoàn toàn sẽ không có bất kì sự rò rỉ nào có thể xảy ra.

Như đã đề cập ở đầu bài, van cửa được thiết kế chủ yếu là dùng cho việc đóng ngắt dòng chảy nên chúng được sử dụng rất tốt trong các hệ thống đòi hỏi sử dụng valve không thường xuyên.

Chúng cũng có thể dùng để điều chỉnh lưu lượng, tuy nhiên trong một thời gian cửa valve sẽ bị mài mòn bởi lưu lượng và tốc độ chảy của dòng vật chất. Điều này dẫn đến sự rò rỉ cho valve.



4. Hướng dẫn lắp đặt van cổng Tyco

4.1 Lắp đặt gate valve Tyco có thanh chỉ thị kiểu dọc loại 4 in. đến 12 in. (DN100 đến DN300)

Valve được lắp đặt theo các bước sau:

Cac buoc lap dat van cong

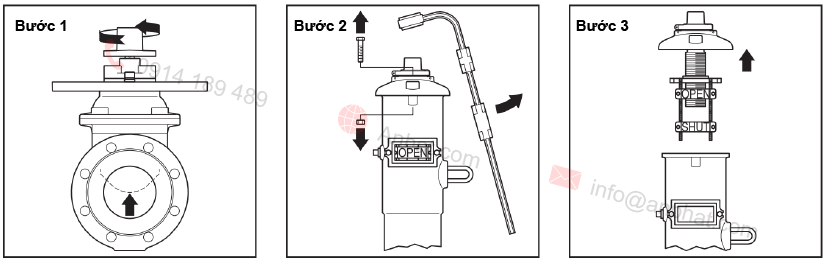

Bước 1: Xoay tay quay theo chiều kim đồng hồ để mở van cổng hoàn toàn.

Bước 2: Dùng cờ lê tháo đai ốc, mũ chụp trên thanh chỉ thị (hiển thị/chỉ báo)

Bước 3: Tháo cụm nắp từ bên trong thân thanh chỉ báo


huong dan lap dat van cong

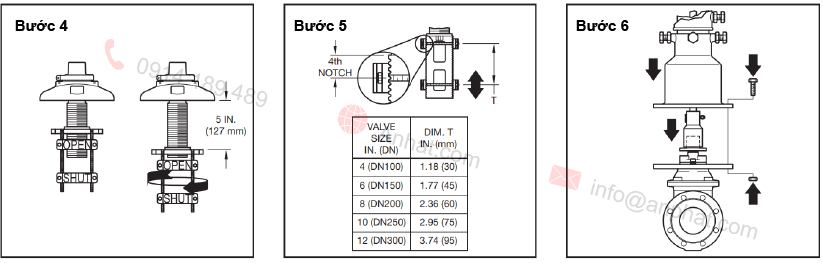

Bước 4: Xoay cụm điều chỉnh xung quanh đai ốc để điều chỉnh khoảng cách giữa của đai (yoke) và phía dưới mặt bích của nắp lên đến 5 in

Bước 5: Điều chỉnh trạng thái OPEN và vị trí trạng thái SHUT theo kích thước T trong bảng

Bước 6: Tạm thời kết nối ống kết nối bộ phận chỉ thị vào nắp trên valve bằng bulong và đai ốc.


huong dan lap dat van cong

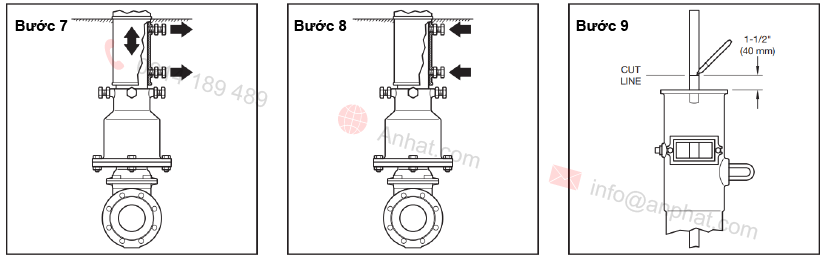

Bước 7: Nới lỏng các đai ốc và bu lông để thả lỏng đường ống ngoài của thanh hiển thị từ đường ống trong.

Bước 8: Siết chặt bu lông và đai ốc để cố định đường ống ngoài vào đường ống trong.

Bước 9: Đánh dấu đường cắt trên ống kết nối chiều dài 1-1/2 in. (40 mm) tính từ phía trên mặt bích của thân ống chỉ thị


huong dan lap dat van cong

Bước 10: Gỡ đường ống kết nối bên trong thân ống chỉ thị và cắt đoạn đánh dấu

Bước 11: Tạm thời tách ống chỉ thị và nắp valve. Gắn ống kết nối vào nắp trên đỉnh valve.

Bước 12: Cố định thanh chỉ thị và van cổng với bu lông và đai ốc


huong dan lap dat van cong

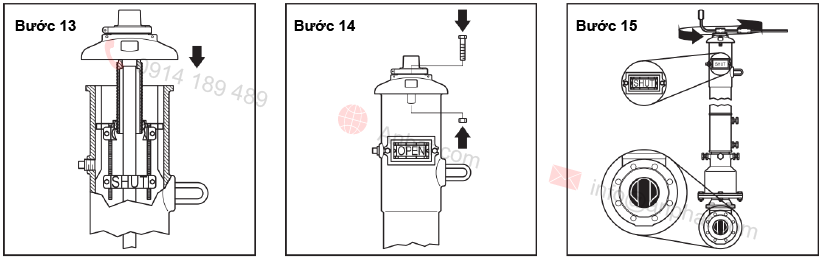

Bước 13: Chèn cụm nắp vào thân thanh chỉ báo.

Bước 14: Cố định nắp với thân thanh chỉ thị bằng bu lông và đai ốc

Bước 15: Dùng cơ lê đi kèm điều chỉnh đai ốc theo ngược chiều kim đồng hồ. Quan sát dòng chảy của valve để xác định cửa valve ở vị trí SHUT (đóng) hoàn toàn. Quan sát trên thanh hiển thị ký hiệu SHUT trên của sổ.


huong dan lap dat van cong

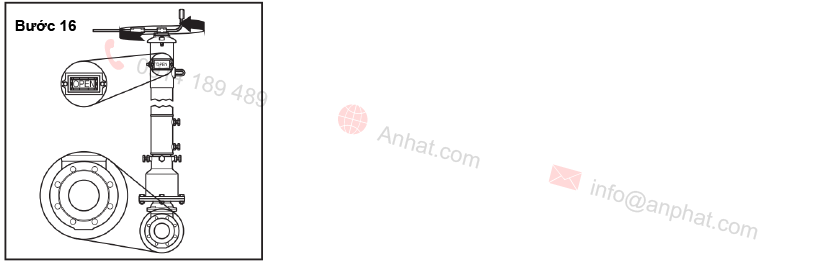

Bước 16: Điều chỉnh đai ốc theo cùng chiều kim đồng hồ. Quan sát dòng chảy của valve để xác định cửa valve ở vị trí OPEN (mở) hoàn toàn. Quan sát trên thanh hiển thị ký hiệu OPEN trên cửa sổ.



4.2 Lắp đặt gate valve Tyco có thanh chỉ thị kiểu xuyên tường loại 4 in. đến 12 in. (DN100 đến DN300)

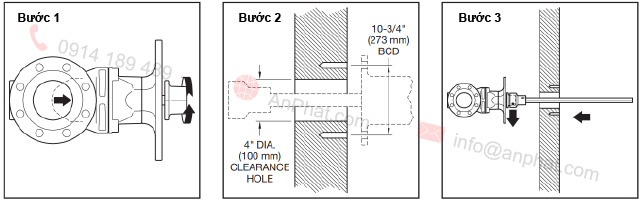

huong dan lap dat van cong

Bước 1: Xoay nắp trên cùng valve theo chiều kim đồng hồ để mở valve hoàn toàn.

Bước 2: Cắt lỗ trên tường tạo khoảng trống kết nối nắp trên thanh chỉ báo. Khoan 4 lỗ để bắt bu lông khoảng cách các bu lông là 0-3/4 inch (273 mm) BCD để cố định thân thanh hiển thị lên tường theo hướng chỉ ra trong bước 10.

Bước 3: Nới lỏng ốc vít trên nắp kết nối. Chèn thanh mở rộng thông qua lỗ thông tường và tạm thời gắn nắp kết nối lên trên nắp valve.


huong dan lap dat van cong

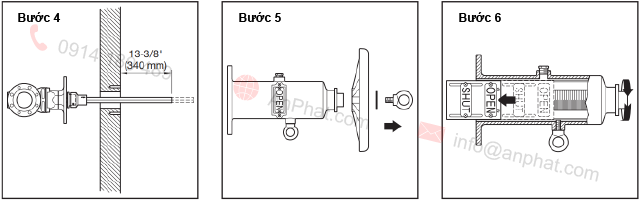

Bước 4: Đánh dấu thanh mở rộng khoảng cách từ tường 13-3/8 inches (340 mm). Tháo thanh mở rộng và cắt ngắn theo vị trí đánh dấu.

Bước 5:  Tháo đai ốc, long đền và tay quay van khỏi nắp thanh chỉ báo.

Bước 6: Xoay trục thanh ngược chiều kim đồng hồ để loại bỏ chốt cài khỏi nắp chụp.

huong dan lap dat van cong

Bước 7: Nới lỏng vít và đai ốc trên chỉ thị SHUT và điều chỉnh vị trí phù hợp. Siết chặt vít và đai ốc. Làm lại tương tự với ốc vít bên đối diện.

Bước 8: Gắn chốt cài vào trong nắp chụp thanh hiển thị. Xoay trục thanh theo chiều kim đồng hồ đến khi chỉ thị OPEN hiển thị trên cửa sổ của nắp thanh.

Bước 9: Cài đặt thanh mở rộng vào nắp kết nối được lên trên nắp valve. Siết chặt vít trên nắp kết nối để cố định thanh mở rộng.


huong dan lap dat van cong

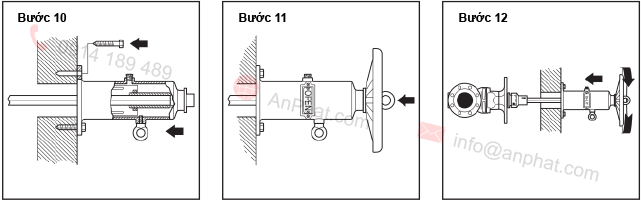

Bước 10: Gắn chặt thanh mở rộng bởi trục thanh chỉ báo và bu lông trên nắp thanh. Giữ và cố định với 4 bu lông (không bao gồm thiết bị)

Bước 11: Gắn tay quay vào nắp thanh chỉ báo và cố định bằng bulong và long đền.

Bước 12: Xoay tay quay ngược chiều kim đồng hồ cho đến khi chỉ thị SHUT căn chỉnh ở giữa cửa sổ trên nắp thanh hiển thị. Đảm bảo rằng van cổng được đóng hoàn toàn.

huong dan lap dat van cong

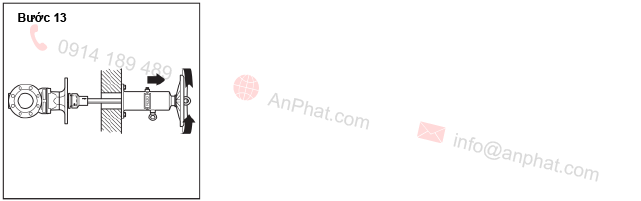

Bước 13: Xoay tay quay cùng chiều kim đồng hồ cho đến khi chỉ thị OPEN căn chỉnh ở giữa cửa sổ trên nắp thanh chỉ báo. Đảm bảo rằng van cổng được mở hoàn toàn



5. Hướng dẫn bảo trì, bảo dưỡng

Van cổng

Các cặn bã, mảnh vỡ trong hệ thống bịt kín cửa van làm cho việc đóng valve bị cứng. Có thể sử dụng cờ lê, tay quay đóng lại nhiều lần có thể giải quyết vấn đề cứng khi đóng.

Valve không được sử dụng cờ lê hoặc đòn bẩy không đúng yêu cầu kỹ thuật để nới lỏng, siết chặt valve vì nó có thể làm biến dạng các thành phần van và làm trầy xước bề mặt valve. Tất cả các bộ phận thay thế cần lấy từ nhà sản xuất để đảm bảo hoạt động đúng của van.

Van cổng có thanh chỉ thị lắp đặt kiểu dọc

Thanh chỉ thị lắp đặt kiểu dọc được sử dụng để vận hành các van cổng điều khiển nước của hệ thống phòng cháy chữa cháy nên được khóa ở vị trí mở hoàn toàn (thao bằng cờ lê). Các khóa phải chắc chắn và có khả năng chống vỡ.

Chúng tôi đề nghị kiểm tra trực quan hàng tháng để đảm bảo:

- Thanh hiển thị thị, cửa sổ… vẫn chưa bị hỏng

- Ký hiệu chỉ thị hiển thị rằng valve đang mở

- Cờ lê được đặt đúng vị trí trên thanh hiển thị và được khóa an toàn

Nên kiểm tra hàng quý, van cổng chỉ thị lắp đặt kiểu dọc phải được đóng hai lượt và sau đó mở lại để xác minh rằng valve đang ở vị trí mở hoàn toàn và tương tác đúng với thanh chỉ báo. Khi Công tắc giám sát được cài đặt, cần tiến hành kiểm tra để đảm bảo các tiếp điểm hoạt động tốt.

Bất kỳ bộ phận bị thiếu hoặc bị hư hỏng phải được thay thế ngay lập tức.

Van cổng thanh chỉ thị lắp đặt kiểu xuyên tường

Thanh chỉ thị lắp đặt kiểu xuyên tường được sử dụng để vận hành các van cổng điều khiển nước của hệ thống phòng cháy chữa cháy nên được khóa ở vị trí mở hoàn toàn (thao bằng tay quay). Các khóa phải chắc chắn và có khả năng chống vỡ.

Chúng tôi đề nghị kiểm tra trực quan hàng tháng để đảm bảo:

- Thanh hiển thị, tay quay, cửa sổ … vẫn chưa bị hỏng

- Ký hiệu chỉ thị hiển thị rằng valve đang mở

- Thanh chỉ báo được khóa đúng cách và trạng thái mở

Nên kiểm tra hàng quý, van cổng chỉ thị lắp đặt kiểu xuyên tường phải được đóng hai lượt và sau đó mở lại để xác minh rằng valve đang ở vị trí mở hoàn toàn và tương tác đúng với thanh chỉ thị. Khi Công tắc giám sát được cài đặt, cần tiến hành kiểm tra để đảm bảo các tiếp điểm hoạt động tốt.

Bất kỳ bộ phận bị thiếu hoặc bị hư hỏng phải được thay thế ngay lập tức.

--------------------------------------------------------------
