1. Dây dò nhiệt là gì?

Dây dò nhiệt, dây nhiệt báo cháy, cáp dò nhiệt (LHD-Linear Heat Detection) là tên gọi chung của một loại cáp 2 lõi được kết thúc bằng một điện trở cuối đường dây dùng để nhận biết sự thay đổi đột ngột về nhiệt độ xung quanh khu vực. Khi nhiệt độ xung quanh tăng lên đến ngưỡng cài đặt, tín hiệu báo động sẽ được gửi về tủ trung tâm báo cháy.



1.1 Cấu tạo và nguyên lý hoạt động dây nhiệt báo cháy

Dây nhiệt báo cháy được cấu tạo bao gồm 2 sợi dây dẫn kim loại với chất liệu hợp kim Tri-Metallic có điện trở thấp lắp đan xen với nhau theo hình xoắn ốc. Chúng được bọc bởi lớp Polymer có đặc tính hóa học sẽ phân hủy khi nhiệt độ đạt đến ngưỡng được thiết kế, thường là 65°C, 75°C, 88°C, 100°C, 105°C,185°C,….

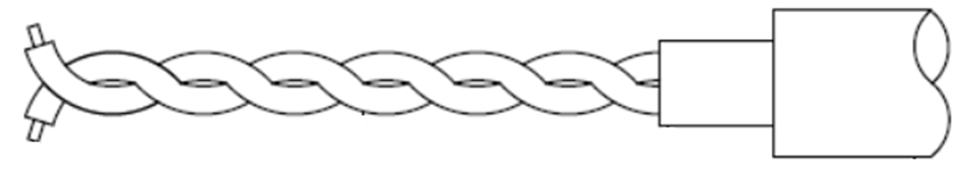

Thiết kế của cáp dò nhiệt



Thành phần cấu tạo của cáp dò nhiệt



Khi lớp Polymer này phân hủy, 2 lõi cáp sẽ tiếp xúc với nhau, gây ra hiện tượng đoản mạch và kích hoạt báo động. Cáp dò nhiệt phát tín hiệu báo động dọc theo chiều dài sợi cáp, vì thế ở bất cứ đâu nơi có sợi cáp đi qua khi có xảy ra cháy đều có thể phát tín hiệu kích hoạt báo động.



1.2 Các loại cáp dò nhiệt

1.2.1 Cáp dò nhiệt tuyến tính kỹ thuật số (Digital LHD)

Cáp dò nhiệt tuyến tính kĩ thuật số là loại cáp dò nhiệt được nhà sản xuất cài đặt sẵn một mức nhiệt độ báo động cố định. Ở khu vực xảy ra hỏa hoạn khi nhiệt độ tăng đến ngưỡng cài đặt thì lớp polymer bọc lõi cáp sẽ phân hủy và 2 lõi cáp sẽ tiếp xúc nhau và phát tín hiệu báo động. Sau khi phát tín hiệu báo động nếu muốn tái sử dụng hệ thống cần thay thế lõi cáp.



1.2.2 Cáp dò nhiệt tuyến tính Analog (Analogue LHD)

Dây dò nhiệt Analog có thể tùy chỉnh được một ngưỡng nhiệt độ để phát tín hiệu cảnh báo trước (pre-alarm) trước khi đạt đến ngưỡng nhiệt độ báo động nhờ vào dây cảm biến nhiệt độ, giúp cho người dùng xác định được vị trí xảy ra hỏa hoạn sớm hơn. Sau báo động, tùy vào độ hư hại, cáp analog có thể được tái sử dụng mà không cần phải thay thế cáp mới



1.2.3 Cáp hoạt động dựa trên nguyên tắc thay đổi áp suất

Loại cáp này được trang bị lõi là một ống kim loại gắn cảm biến áp suất. Bên trong ống sẽ chứa một hỗn hợp khí. Thay vì nhận biết nhiệt độ, cáp sẽ dò sự thay đổi về áp suất ở khu vực xảy ra cháy. Khi nhiệt độ tăng,không khí bên trong ống kim loại giãn nở dẫn đến sự thay đổi về thể tích cũng như áp suất của khí. Cảm biến sẽ ghi nhận sự thay đổi này để phát tín hiệu báo cháy.



1.2.4 Cáp tích hợp cảm biến điện tử

Với nhu cầu xác định được vị trí xảy ra hỏa hoạn nhanh và chính xác, ngày nay một số loại cáp dò nhiệt được trang bị cảm biến vị trí với phạm vi giám sát lên đến 8m. Mỗi một sợi cáp sẽ được trang bị một dải các cảm biến gắn dọc theo chiều dài cáp, với số lượng có thể lên đến 321 cảm biến trên một sợi cáp với phạm vi giám sát tổng thể là 2496 m



1.2.5 Phát hiện nhiệt tuyến tính thông qua sợi quang học

Hệ thống dây nhiệt báo cháy tuyến tính bằng sợi quang học là một trong những bước phát triển mạnh trong ngành sản xuất dây dò nhiệt. Loại dây này được thiết kế với khả năng phát hiện và cảm biến vị trí cháy rất nhanh và cực kì chính xác. Được thiết kế theo nguyên tắc Raman của cơ học lượng tử, sợi cáp có thể giám sát chiều dài lên đến 8000m dọc theo sợi cáp và phát tín hiệu về hệ thống chỉ trong khoảng 10s



1.3 Ưu nhược điểm của cáp dò nhiệt

Ưu điểm:

- Thiết kế đơn giản, dễ dàng lắp đặt ở bất cứ đâu. Thuận tiện trong việc sử dụng và bảo trì.

-  Với kích thước nhỏ và cấu trúc linh hoạt, cáp dò nhiệt có thể lắp len lỏi ở các nơi có không gian hẹp.

- Hoàn toàn có thể thay thế cho việc sử dụng một chuỗi các đầu báo nhiệt dọc theo một quỹ đạo nào đó bởi khả năng cảm biến nhiệt và kích hoạt báo động tại bất cứ điểm nào dọc theo chiều dài cáp

- Đa dạng nhiệt độ kích hoạt, phù hợp với nhu cầu sử dụng của nhiều loại công trình khác nhau

- Đa dạng chiều dài cũng như các lớp phủ tạo nên tính linh hoạt trong khâu lắp đặt



Nhược điểm:

Mỗi một loại cáp dò nhiệt sẽ mang một nhược điểm riêng.

  • Đối với dòng cáp loại tuyến tính cố định(bao gồm cả cáp KTS), ta phải thay thế dây cáp sau nếu muốn tái sử dụng sau những lần báo động.

  • Đối với dòng dây Analog tuy có thể tái sử dụng và điều chỉnh được nhiệt độ cảnh báo trước, nhưng phạm vi giám sát lại không quá rộng cũng như khả năng định vị khu vực cháy với độ chính xác không cao.

  • Những loại cáp được trang bị cảm biến vị trí sẽ có trọng lượng nặng hơn các loại cáp thông thường, sẽ gây khó khăn hơn trong quá trình lắp đặt, nếu như xảy ra sự cố đứt cáp có thể dẫn đến hư hỏng toàn bộ cảm biến cũng như khi nhiệt độ tăng cao quá mức sẽ gây nổ cảm biến.

  • Loại cáp nhận biết áp suất sử dụng lõi là ống kim loại nên sẽ dễ bị ăn mòn, cần đảm bảo độ kín của vỏ bọc trong quá trình lắp đặt.



1.5 Ứng dụng

Với cấu tạo nhỏ gọn và tính linh hoạt của mình, dây dò nhiệt thường được lắp đặt ở các công trình như:

- Đường hầm tàu điện ngầm, đường hầm cao tốc.

- Mỏ dầu, mỏ than, mỏ khai thác khoáng sản

- Các bể chứa dầu, bể chứa khí. Đường ống dẫn dầu, dẫn khí

- Các kho bãi chứa hàng hóa, kho lạnh,….

- Máng cáp, hầm cáp, rãnh cáp, cáp điện cao thế



2. Hệ thống báo cháy sử dụng dây dò nhiệt

Trong một hệ thống báo cháy bằng việc sử dụng dây dò nhiệt sẽ bao gồm các thành phần sau:

- Dây nhiệt báo cháy

- Bộ điều khiển hệ thống cáp

- Các phụ kiện đấu nối, lắp đặt.



2.1 Dây nhiệt báo cháy

Sợi cáp sẽ bao gồm nhiều loại với đa dạng thiết kế. Mỗi loại sẽ có ngưỡng nhiệt độ báo động khác nhau cũng như khác nhau về cấu tạo lớp vỏ bọc để phù hợp với đa dạng môi trường (chất liệu của các lớp vỏ bọc có thể là nylon, polypropylene, nhựa PVC, Silicon,…)



2.2 Bộ điều khiển

Dùng để giám sát hệ thống dây cáp, cấu hình ngưỡng nhiệt độ báo động và cho phép giao tiếp đơn giản với hệ thống báo cháy chính. Bộ điều khiển được lập trình bằng PC thông qua phần mềm lập trình và cáp USB kết nối.



2.3 Phụ kiện đấu nối

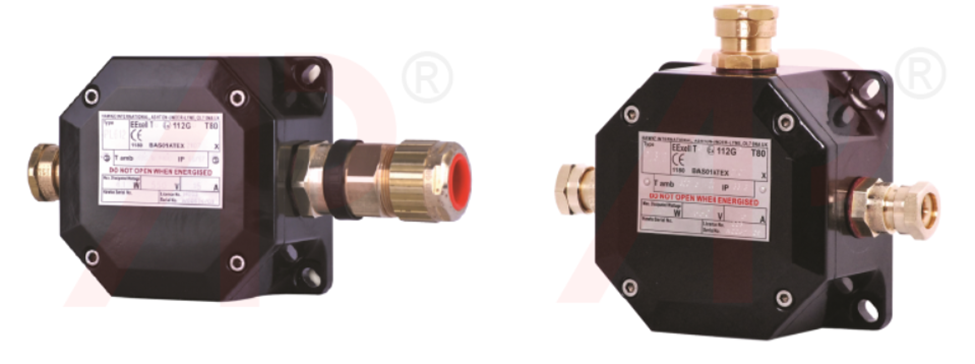

Hộp đấu nối EExe GRP

  Hộp đấu nối thiết kế để lắp trên các bể chứa mái nổi, đỉnh bể chứa,…. Cho phép kết nối tín hiệu điện giữa cáp thường và cáp có thể thu vào.

Hộp đấu nối thiết kế để lắp trên các bể chứa mái nổi, đỉnh bể chứa,…. Cho phép kết nối tín hiệu điện giữa cáp thường và cáp có thể thu vào.

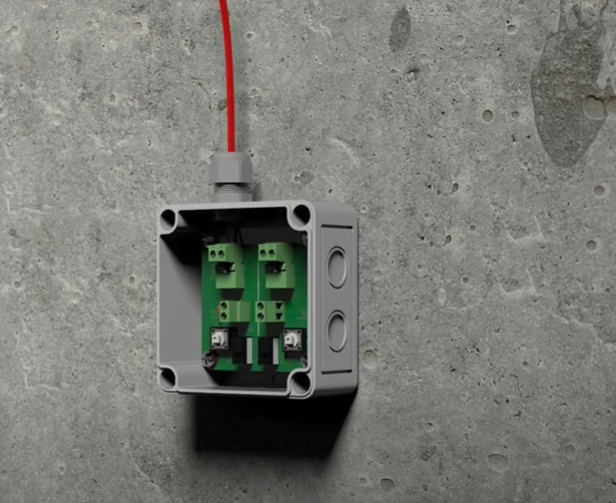

Hộp đấu nối ACA-JBW

Hộp đấu nối được thiết kế để đấu nối và bảo vệ cáp dò nhiệt khỏi bị hư hại khi cần nối cáp.

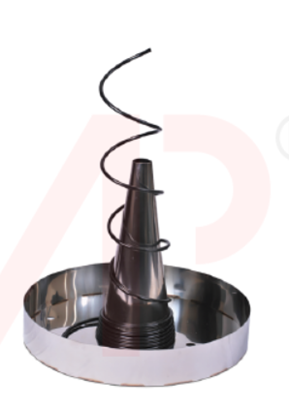

Máy cuộn cáp tự động

Máy cuộn cáp tự động được thiết kế với hộp nối bằng thép không gỉ. Máy cuộn cáp đảm bảo rằng cáp vẫn được kết nối và ngăn ngừa cáp bị kẹt trong các bộ phận chuyển động của mái nhà.

Bộ thu dây cáp



3. Hướng dẫn lắp đặt, vận hành dây dò nhiệt

3.1 Lắp đặt dây cáp cảm biến

Cáp dò nhiệt có thể được lắp đặt với các thiết bị cố định khác nhau (lắp với kẹp khóa, dây buộc cáp, giá đỡ ống,....) tùy vào thiết kế của dự án và thông số kĩ thuật của cáp.

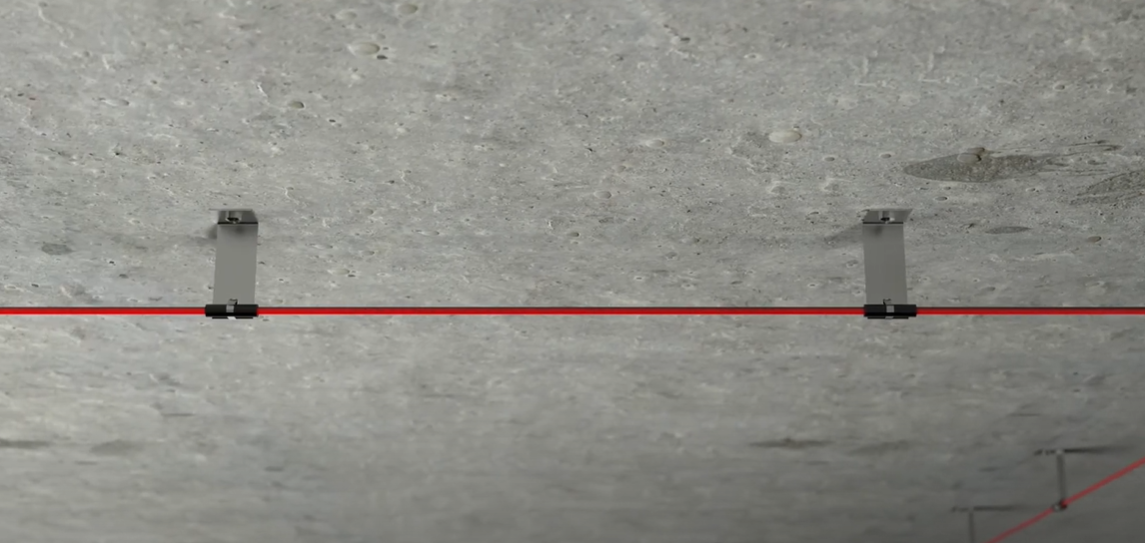

Phương pháp lắp đặt kèm giá đỡ cáp

Khoảng cách giữa các điểm cố định cáp không nên vượt quá 1m để tránh hiện tượng chùng cáp (khoảng cách khuyến nghị là 0.75m). Khoảng cách giữa điểm cố định đầu tiên ngay sau hộp kết nối sẽ tầm 30cm, khoảng cách giữa điểm cố định cuối cùng đến thiết bị đầu cuối chỉ tầm vài cm.

Cáp cảm biến có thể được cắt ngắn cho phù hợp với khu vực thiết kế, tuy nhiên cần lưu ý các điểm bố trí cảm biến trên cáp (thường là trên vỏ cáp sẽ có đánh dấu vị trí nơi đặt các cảm biến phía dưới vỏ cáp). Nguyên tắc là cắt ở ½ đoạn cáp chỗ gần cảm biến.Khi uốn đầu nối cáp kết nối vào lõi cáp cảm biến phải đảm bảo rằng các tiếp điểm được đặt trực tiếp trên các lõi dẫn và không gây đoản mạch giữa các lõi dẫn.



3.2 Lắp đặt hộp đấu nối

Hộp đấu nối là nơi điểm cuối của cáp. Module kết nối là phần kết nối giữa cáp kết nối và cáp dò nhiệt. Cáp kết nối sẽ có vai trò đưa tín hiệu từ dây dò nhiệt về hệ thống. Sau khi kết nối qua module thì sẽ kết nối đến hộp đấu nối đầu cuối.

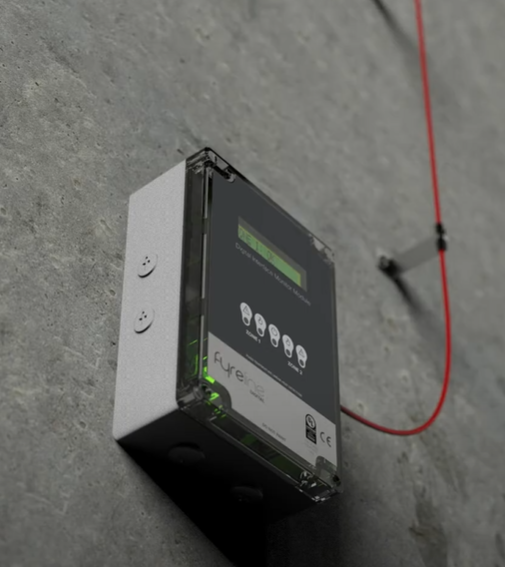

3.3 Lắp đặt bộ xử lý trung tâm

Bộ điều khiển đóng vai trò nhận tín hiệu từ dây cáp cảm biến và phát tín hiệu báo động. Lắp đặt theo cách đơn giản, bộ điều khiển sẽ gắn ở đầu đường dây và là điểm bắt đầu của đường cáp. Một bộ điều khiển có thể quản lí đến 2 đường cáp dò nhiệt.
