Công tắc dòng chảy, rơ le lưu lượng chính hãng PCCC An Phát

PCCC An Phát 0914 189 489 báo giá công tắc dòng chảy và hướng dẫn cách đấu & lắp đặt công tắc cảm biến lưu lượng nước.

Công tắc dòng chảy (Flow switch) hay rơ le dòng chảy là thiết bị theo dõi việc có hay không lưu chất trong đường ống sau đó truyền tín hiệu về hệ thống để điều khiển các thiết bị khác như tắt / bật máy bơm, …

1. Cấu tạo và nguyên lý công tắc dòng chảy

Cấu tạo công tắc dòng chảy flow switch gồm 2 phần chính:

- Rơ le dòng chảy: Bộ điều khiển truyền tín hiệu tắt hoặc mở bơm.

- Cảm biến dòng chảy: Dạng quê hoặc lá mỏng. Tiếp xúc trực tiếp với dòng chảy. Có chức năng phát hiện lưu chất để truyền thông tin về relay dòng chảy.



Trên thị trường có rất nhiều loại với cấu tạo và ứng dụng khác nhau như nguyên lý công tắc dòng chảy chung như sau:

Ở điều kiện bình thường (không có dòng chảy trong đường ống hoặc dòng tĩnh) không có tín hiệu được truyền đi.

Khi vật chất bắt đầu chuyển động, có một lực tác động lên bộ phận cảm biến, một trong hai trạng thái ON / OFF sẽ được trả về rơ le dòng chảy để điều khiển bơm.

Với nguyên lý hoạt động đơn giản, flow switch được ứng dụng rộng rãi trong các hệ thống chữa cháy sprinkler, ví dụ: hệ thống chữa cháy ống ướt, hệ thống chữa cháy ống khô, hệ chữa cháy tác động sớm, hoặc hệ chữa cháy xả tràn.



Chủ yếu tác dụng của công tắc dòng chảy trong các hệ thống chữa cháy là kiểm soát, bảo vệ máy bơm nước. Tránh trường hợp chạy không có áp lực khiến máy bơm chập cháy hay hư hại.



2. Cách lắp đặt công tắc dòng chảy

Cách lắp đặt công tắc dòng chảy rất đơn giản. Chúng thường được lắp phía trước chuông nước và phía trên đường ống. Trong những trường hợp đường ống đi sát trần thì lắp công tắc song song với trần và ngang với đường ống. Không lắp phía dưới đường dẫn nước vì như vậy hoạt động của thiết bị không đảm bảo hiệu quả.

Tại đoạn ống cần lắp đặt, cắt một phần rồi gắn co chữ T vào phần vừa cắt. Sau đó gắn flow switch vào đầu còn lại của co T. Lưu ý chọn kích thước ren kết nối cho phù hợp.

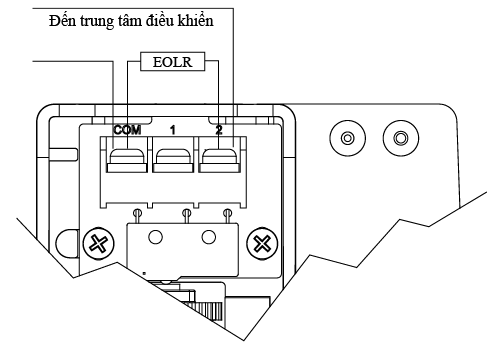

Kết nối công tắc dòng chảy (Cách đấu công tắc dòng chảy)

- Kết nối tín hiệu áp suất thấp

- Kết nối tín hiệu dòng chảy

- Kết nối chuông cục bộ



3. Công tắc lưu lượng

Công tắc lưu lượng nước hay công tắc cảm biến lưu lượng nước bản chất là công tắc dòng chảy nhưng được thiết kế để có thể báo lưu lượng nước trong đường ống trong phạm vi dải hoạt động của cảm biến.

Loại công tắc dòng chảy bên trên chỉ thông báo 2 trạng thái để đóng hoặc mở bơm/van, độ chính xác không cao lại thường xuất hiện sự cố dính tiếp điểm trong quá trình hoạt động. Còn công tắc lưu lượng nước thông báo chính xác mực nước, xuất tín hiệu PNP, NPN hoặc relay để điều khiển bơm hoặc đóng mở van


4. Báo giá công tắc dòng chảy

Bạn đang tìm kiếm điểm bán công tắc dòng chảy? Bạn phân vân không biết sử dụng loại cơ hay điện tử cho phù hợp? Không biết sử dụng loại nào thì thích hợp trong hệ thống phòng cháy chữa cháy? Không cần phải đắn đo nhiều như vậy nữa vì chỉ cần liên hệ báo giá công tắc dòng chảy đến An Phát, mọi vấn đề của bạn đều được giải quyết triệt để.

Ở đây chúng tôi có công tắc dòng chảy flow switch của nhiều thương hiệu, từ loại thông thường đến hãng đạt các tiêu chuẩn chất lượng quốc tế. Không chỉ vậy, An Phát còn phân phối công tắc giám sát và công tắc áp lực. Gần như mọi giải pháp PCCC đều trong tay.
